Кабель оптоволоконный ОКБ-0,22-4П-7кН
Назначение:
Оптический кабель типа ОКБ…, изготавливаемый по ТУ 16.К117-001-2001 (декларация о соответствии), предназначен для прокладки в грунтах 1-5 групп (в зависимости от конструкции кабеля), в кабельной канализации, тунелях, коллектарах, при наличии особо высоких требований по механической прочности.
Описание конструкции:

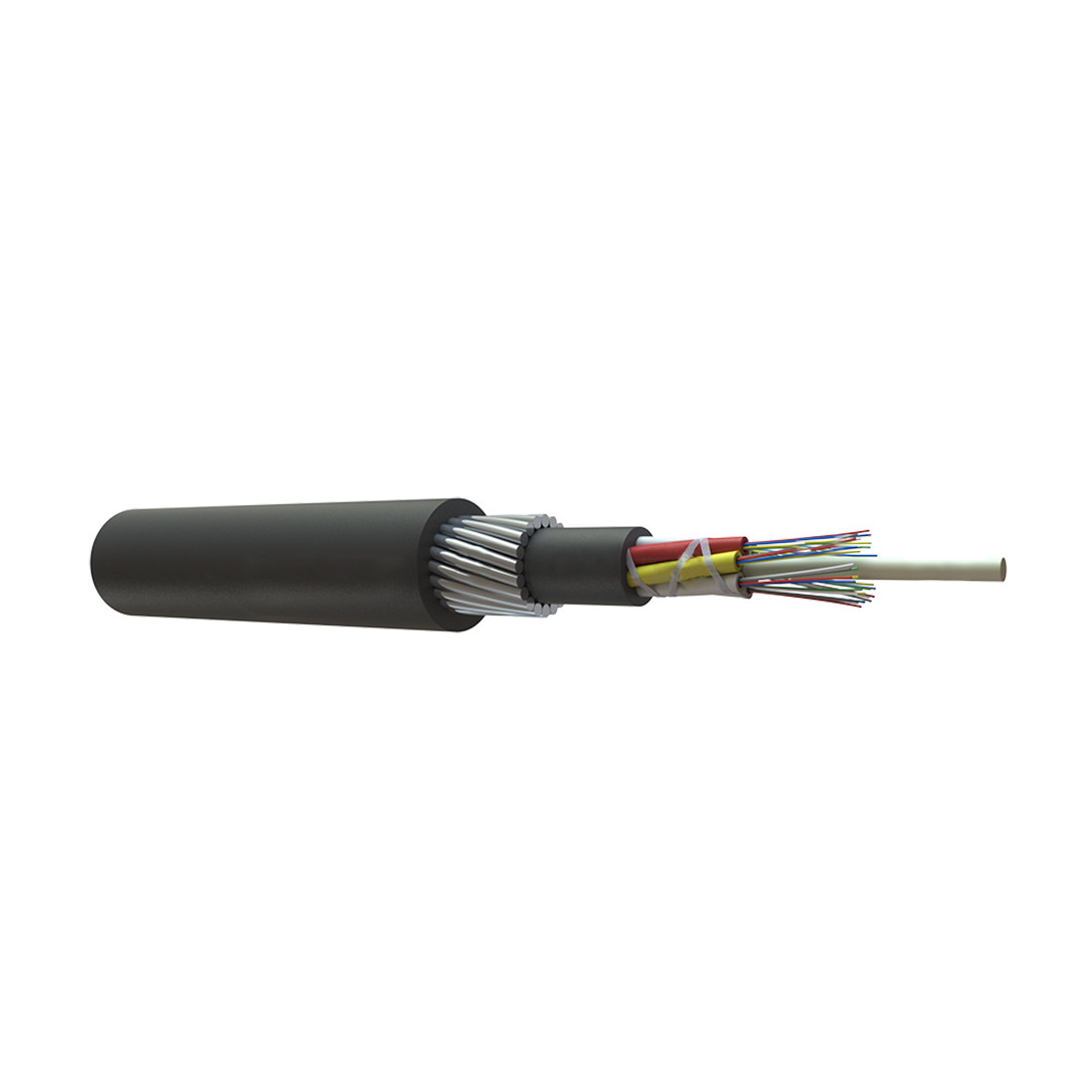

Кабель содержит сердечник модульной конструкции с центральным силовым элементом из стеклопластикового прутка, вокруг которого скручены оптические модули методом правильной SZ-скрутки. Внутри оптических модулей свободно уложены оптические волокна. Свободное пространство внутри оптических модулей и межмодульное пространство заполнено гидрофобным заполнителем. Сердечник скреплен нитями. На сердечниках наложена ПЭТ-лента, закрепленная нитью. Поверх сердечника накладывается промежуточная оболочка из полиэтилена.Поверх оболочки накладывается броня из стальных оцинкованных проволок. Свободное пространство между промежуточной оболочкой и элементами бронепокрова заполняется гидрофобным заполнителем. Поверх проволочной брони накладывается защитная оболочка из полиэтилена высокой плотности.
По требованию заказчика возможны опции:
1. Замена гидрофобного заполнителя на сухой водоблокирующий материал.
2. Выбор материала оболочки не распространяющего горения (безгалогенный негорючий компаунд или самозатухающий ПЭ).
3. Изменение стандартного цвета модулей и волокон.
4. Возможное количество волокон в кабеле до 288.
5, Изготовление конструкции кабеля с броней из двойного повива проволок (конструкции от 30кН)
Базовая единица - м;
Бренд - СКО;
В упаковке - 5000;
Растягивающее усилие, кН - 7,0 кН;
Масса 1км кабеля, кг/км - 215;
Рабочий диапазон температур - от -60°C до +70°C;
Диапазон температуры во время прокладки - от -30°C до +50°C;
Диапазон температуры транспортировки и хранения - от -50°C до +50°C;
Стойкость к ударной нагрузке - не менее 10 Дж;
Максимально допустимое раздавливающее усилие - не менее 4 кН/100мм;
Минимальный радиус изгиба, мм - 20 x D кабеля;
Диаметр кабеля - 11,8 мм;
Тип волокна - Corning SMF-28 Ultra -G652D (Одномод);
Количество модулей - 1;
Количество волокон - 4 волокна;
Вес - 0.274кг;
Гарантия - 1 год.
